Монтаж шкафа-купе (этапы сборки)

с открытой ручкой

с закрытой ручкой

Неподвижная часть:

• верхняя направляющая;
• нижняя направляющая.

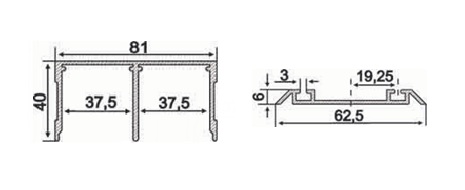

По направляющим двигаются двери шкафа. Чаще всего устанавливают двойные направляющие и двери ходят в два ряда, но иногда используют и одинарные. Система Сенатор имеет внутренний размер под ролики 40 мм., система Престиж - 37,5 мм. Крепятся направляющие обычно саморезами, но допускается фиксация нижних направляющих на двусторонний скотч (чтобы не было видно саморезов).

Подвижная часть (двери):

• поперечная верхняя (верхняя рамка двери);
• поперечная нижняя (нижняя рамка двери);
• поперечная средняя (средняя рамка двери);

Вместе с вертикальным профилем (продольной ручкой) образуют каркас двери, в который устанавливаются вставки - плиты ДСП или МДФ, стекло или зеркало.

• продольная ручка (вертикальный профиль);

Ручки бывают открытые и закрытые. Различный дизайн ручки определяется моделью - Престиж, Верона, Венеция.

• ролики верхние и нижние;
• стопоры верхние и нижние;
• винты крежные;
• заглушки мест крепления;
• уплотнитель;
• буферная лента (шлегель).

система СЕНАТОР

система ПРЕСТИЖ

закрытая Престиж

открытая Престиж

открытая Верона

открытая Венеция

При расчете размеров алюминиевого профиля и вставок учитывайте следующие рекомендации:

• длина верхней и нижней направляющих равна ширине проема, в который устанавливается шкаф-купе;
• высота продольной ручки (Ha) двери равна высоте проема (Hp) минус 40 мм.;
• ширина дверей (La) рассчитывается от ширины проема (Lp) и количество дверей.
  Также нужно учитывать наличие буферной ленты (шлегеля).;

• длина поперечных профилей двери равна ширине двери минус 51 мм. (для открытых ручек) и 63 мм. (для закрытых ручек);
• высота вставки (Hv) равна высоте двери (Ha) минус 60 мм. (62 мм. для стекла или зеркала);

при наличии промежуточных поперечных профилей высота вставки уменьшается для каждого
промежуточного профиля на 1,5 мм. для вставки из ДСП 10,  на 2,5 мм. для вставки из ДСП 8 мм.и на 4,5 мм. для стекла/зеркала 4 мм.

• ширина вставки (Lv) равна ширине двери (La) минус 39 мм. (для открытых ручек) и 51 мм. (для закрытых ручек)

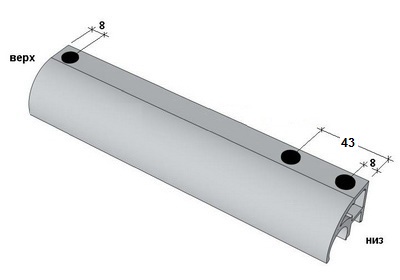

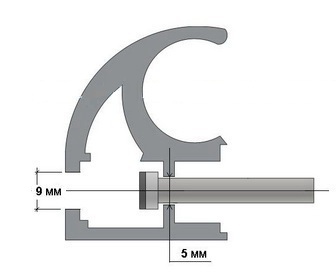

Перед сборкой двери необходимо подготовить три отверстия в вертикальных продольных ручках. Верхнее отверстие для крепления верхнего поперечного профиля и ролика, два нижних для крепления нижнего поперечного профиля и нижнего ролика. Отверстия необходимо сверлить через две стенки профиля, внутреннее отверстие диаметром 5 мм, внешнее - диаметром 9 мм. (для свободного прохождения шляпки самореза).

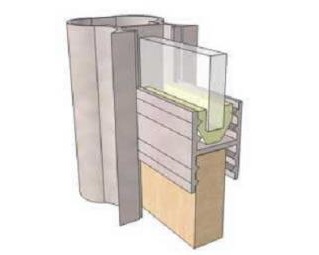

Сборка начинается с поперечных профилей. Их набивают (резиновым молотком или через деревянную прокладку) на вставки из ДСП 10 мм. без уплотнителей, из ДСП 8 мм.  и стекла 4 мм. через уплотнители соответственно для ДСП 8 мм. и стекла 4 мм.

Со стеклом и зеркалами будьте осторожны. В особо ответственных случаях укрепляйте стекло специальной пленкой для предотвращения повреждений при  набивки профилей. После установки эту пленку снимите.

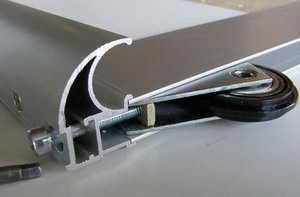

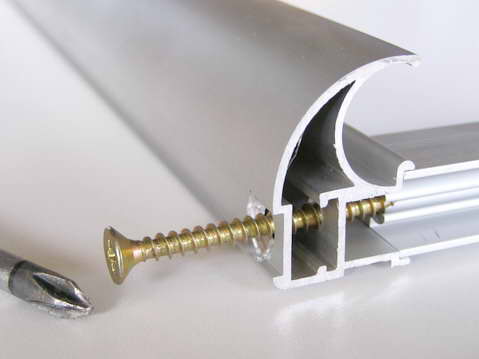

После сборки горизонтальных профилей, такде при помощи резинового молотка установите вертикальные (продольные) ручки и закрепите их саморезами ( 5 х 30 мм. или 6 х 35 мм.) Перед окончательной стяжкой профиля установите ролики верхние и нижние. Для установки нижнего ролика как раз предусмотрено второе отверстие в нижней части ручки.
