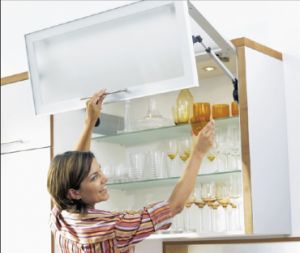

Складной подъемник АВЕНТОС (AVENTOS) HF 28

Рейтинг товара Рейтинг товара Рейтинг товара Рейтинг товара Рейтинг товара (1682 голосов)

Цвет:
Высота:
21 866 руб.
Кол-во:
Оплата Возврат
Скидки Гарантия
Доставка Установка

для деревянных фасадов и алюминиевых широких рамок

со встроенной системой мягкого закрывания Blumotion.

Размеры корпуса: высота 480-1040 мм., ширина до 1800 мм.

Цвет заглушек: белый или серый.

Коэффициент мощности 9000 - 17250.

Коэффициент мощности для Вашего фасада:

0

Введите данные Вашего фасада:

Материал фасада:
Ширина фасада, мм:
Высота фасада, мм:

Комплектация Складного подъемника АВЕНТОС (AVENTOS) HF 28:

  • силовой механизм [ 20F2801 ] - 2 шт.
  • заглушка основная (лев./прав.) [ 20F8001 ] - 2 шт.
  • заглушка малая [ 20F9001.BL ] - 2 шт.
  • телескопические рычаги [ 20F3x01 ] - 2 шт.
  • петли Clip top 120° [ 70T5550.TL ] - 2 шт.
  • средняя петля Clip top [ 78Z5500T ]- 2 шт.
  • ответные планки под петли [ 175H3100 ] - 4 шт. (если верхний фасад рамочный, то для монтажа средних петель используйте планки со смещенными ушками)
  • ответные планки под рычаги [ 175H3100 ] - 2 шт.

Как это установить?

Скачать инструкцию по монтажу AVENTOS HF

.zip

1.4 Мб.

Скачать фильм по монтажу AVENTOS HF

.mp4

16.6 Мб.

Скачать фильм по демонтажу AVENTOS HF

.wmv

8.8 Мб.

Скачать фильм по регулировке AVENTOS HF

.wmv

12.7 Мб.

Скачать фильм по использованию AVENTOS HF

.wmv

4.9 Мб.


Для монтажа не забудьте купить саморезы 3 х 15 мм. и 4 х 35 мм.

Расчет веса фасада для различных материалов:

ДСП 16 мм.  ДСП 18 мм.  ДСП 19 мм.  МДФ 16 мм.  МДФ 18 мм.  МДФ 19 мм.  Алюм.+стекло

К расчету минимально необходимого пространства:

  • Для КН - 480 - 549 мм. Н=КН х 0,3 - 28 мм.
  • Для КН - 550-1040 мм. Н=КН х 0,3 - 57 мм.

Складной подъемник АВЕНТОС (AVENTOS) HF 13 фирмы БЛЮМ (BLUM) и все другие товары на нашем сайте Вы можете заказать в магазине мебельной фурнитуры КОМПЛЕКТТОРГ с доставкой в удобное для Вас время и место.

Фильм-инструкция:
Складной подъемник АВЕНТОС (AVENTOS) HF
