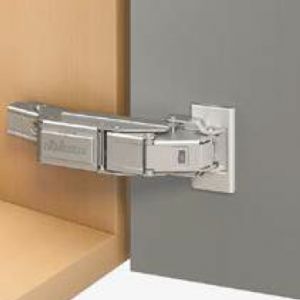

Петля CLIP top доводчиком BLUMOTION для тонких фасадов 8-14 мм.

Петля CLIP top доводчиком BLUMOTION для тонких фасадов 8-14 мм.

• угол открывания 110 град.;
• встроенный доводчик BLUMOTION с переключателем вкл/выкл;
• крепление EXPANDO T (распорные пробки Ø 10 мм.с винтами);
• различные материалы фасада (дерево, ДСП, МДФ, пластик, керамика, камень и пр.);
• крепление к ответной планке Clip top (защелка);
• трехмерная регулировка.

Производитель: BLUM (Австрия)

Наложение фасада: от -3,5 до 19 мм.

Толщина фасада: мин. 8 мм.

Глубина сверления: мин. 6 мм.

Установка: 2 отв.  Ø10х6 мм.

Дюбеля и винты крепления EXPANDO T установлены на петле и входят в комплект!

Ответные планки,

заглушки на чашку,

заглушки  на плечо покупаются отдельно!

Монтаж петли CLIP top с доводчиком BLUMOTION для тонких фасадов 8-14 мм.:

• Произведите разметку для сверления установочных отверстий в соответствии с выбранной Вами схемой монтажа (см. рисунки слева).
• просверлите 2 отверстия Ø10 мм. и глубиной не менее 6 мм. с допусками, соответствующими материалу фасада (!);
• Установите дюбеля петли в отверстия;
• Затяните винты крепления для распирания дюбеля в отверстии;
• Установка ответных планок обычная (см. ответные планки).
• Если угол установки отличается от 90° (от -5° до +15°), используйте угловые подкладки +5° и угловые подкладки -5° (см. схему слева).
